REVISION DE FALLAS EN LAVADORAS
Diagnostico:
El método debe comenzar con las consideraciones debidas a la información dada
por el cliente. Un proceso metódico
economiza
mucho tiempo, es práctico y seguro.
Pasos a
seguir:
1.-Preguntar al cliente los detalles
de síntomas completos, sin influir con preguntas anticipadas.
2.-Verificar
la falla reproduciéndola.
3.-seguir
la marcha de la maquina haciendo un cuadro de secuencias según lo que sucede
contra lo que debiera suceder.-
4.-Establecer
el área de la falla.
5.-Dentro
del área, revisar los circuitos y componentes que correspondan.
6.-Corregir
la falla y ejecutar nuevamente el programa.
RECUERDE: REEMPLAZAR PIEZAS PUEDE CREERSE QUE SEA LA MEJOR FORMA DE
CORREGIR UNA FALLA PERO RESULTA CARO Y MUCHAS VECES UNA REVISIÓN BIEN HECHA
PUEDE EVITAR ESE GASTO.
FUNCIONAMIENTO LAVADORAS DE CARGA FRONTAL

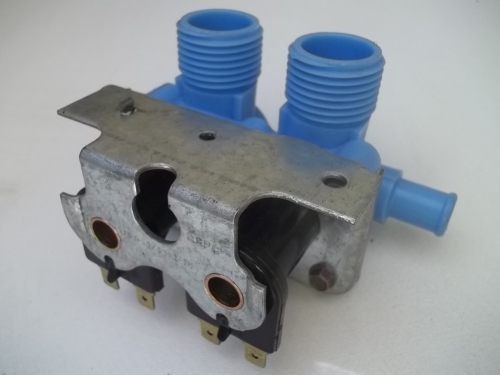

La electroválvula es un dispositivo mediante el cual se llena de agua la
lavadora. La bobina de un electroimán, alimentada a 220 V., acciona una
membrana que deja paso o corta el caudal de agua.
Cuando se aplica tensión a la electroválvula, el paso de
agua a la lavadora
queda abierto, admitiendo la entrada del agua , hasta que el presostato
corta, en ese momento empieza el lavado.

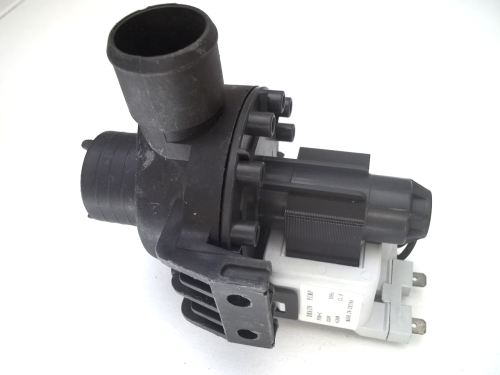

Se trata de un pequeño motor, acoplado a una pequeña bomba, capaz de sacar un
caudal de agua del orden de 22
litros por minuto. El
cuerpo de la bomba lleva generalmente incorporado un filtro de desagüe
donde normalmente se atascan botones, monedas y otras cosas que salen de los
bolsillos de la ropa.

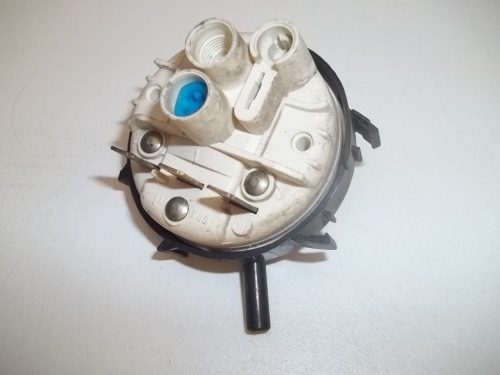

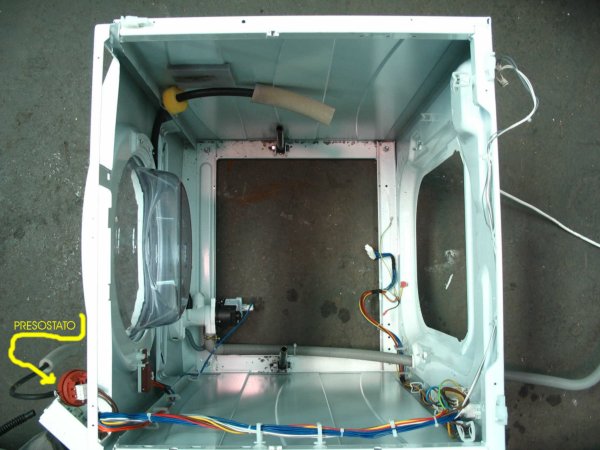

Presostato
La misión del presostato es dejar que la lavadora se llene de agua hasta una
altura determinada, Un pequeño tubo introducido en el interior del
tambor, acciona por presión a una membrana que actúa sobre un interruptor
conmutado (un contacto se abre y el otro se cierra).
Normalmente la manguera que llega al presostato se tapa con sarro, esto hace
que
la maquina siga llenando hasta que se rebalse, en ocasiones si la trampa de
aire se tapa después
de haber llenado , en la próxima entrada de agua, la maquina supone que ya
tiene agua por lo que comienza el lavado sin entrar agua y al llegar el
momento de centrifugar no lo hace
ya que mientras la maquina tenga agua no centrifuga.

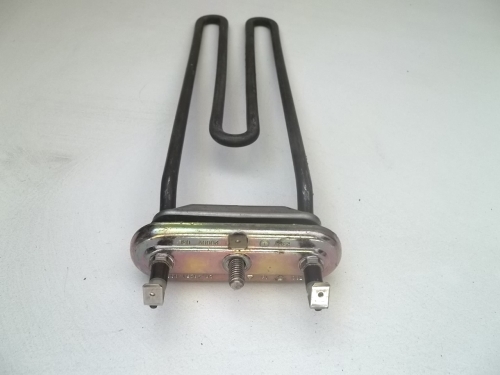

Calefactor
La resistencia calefactora tiene como misión calentar el agua a un valor
prefijado por un termostato. Si el calefactor esta cortado, mientras el agua
no llegue a la temperatura, el programador no avanza.

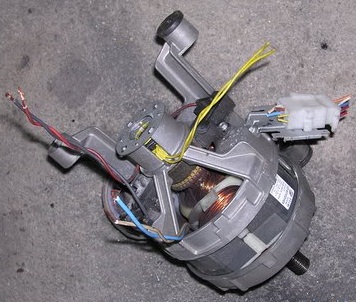

Motor de lavado-centrifugado
Se trata de un motor de jaula de ardilla de dos velocidades 450 r.p.m. en lavado
y 2850 r.p.m. en centrifugado.
Mediante el condensador es posible invertir el sentido de giro del motor,
operación ampliamente repetida en los ciclos de lavado.
En las máquinas modernas el motor no es de dos velocidades si no que es un
motor universal con carbones y de hasta 15.000 r.p.m., la velocidad de éste esta
controlada por una tarjeta electrónica.
FUNCIONAMIENTO DE UNA
LAVADORA
El funcionamiento de una lavadora se centra fundamentalmente en cuatro
operaciones: prelavado, lavado, enjuagues y centrifugado.
La operación de prelavado, al igual que la de lavado, consiste en una
recogida de agua con detergente, un movimiento cíclico del tambor con
sucesivas inversiones del sentido de giro, y un calentamiento simultáneo del
agua.
Los enjuagues consisten en sucesivos llenados cíclicos con inversiones del
sentido de giro. Cada uno de estos ciclos termina con un vaciado.
El centrifugado tiene por objeto extraer el agua de las prendas lavadas, por
lo tanto durante éste tiempo se procede también a un vaciado.
Para abrir la puerta se debe esperar unos minutos ya que posee un sistema
térmico de bloqueo para que la puerta no se pueda abrir durante el proceso.

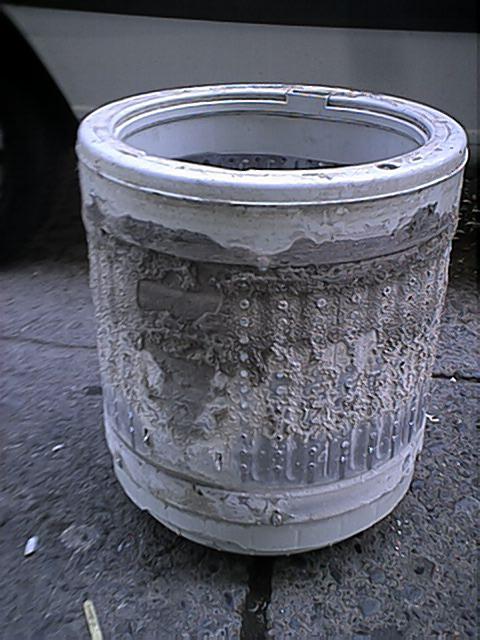

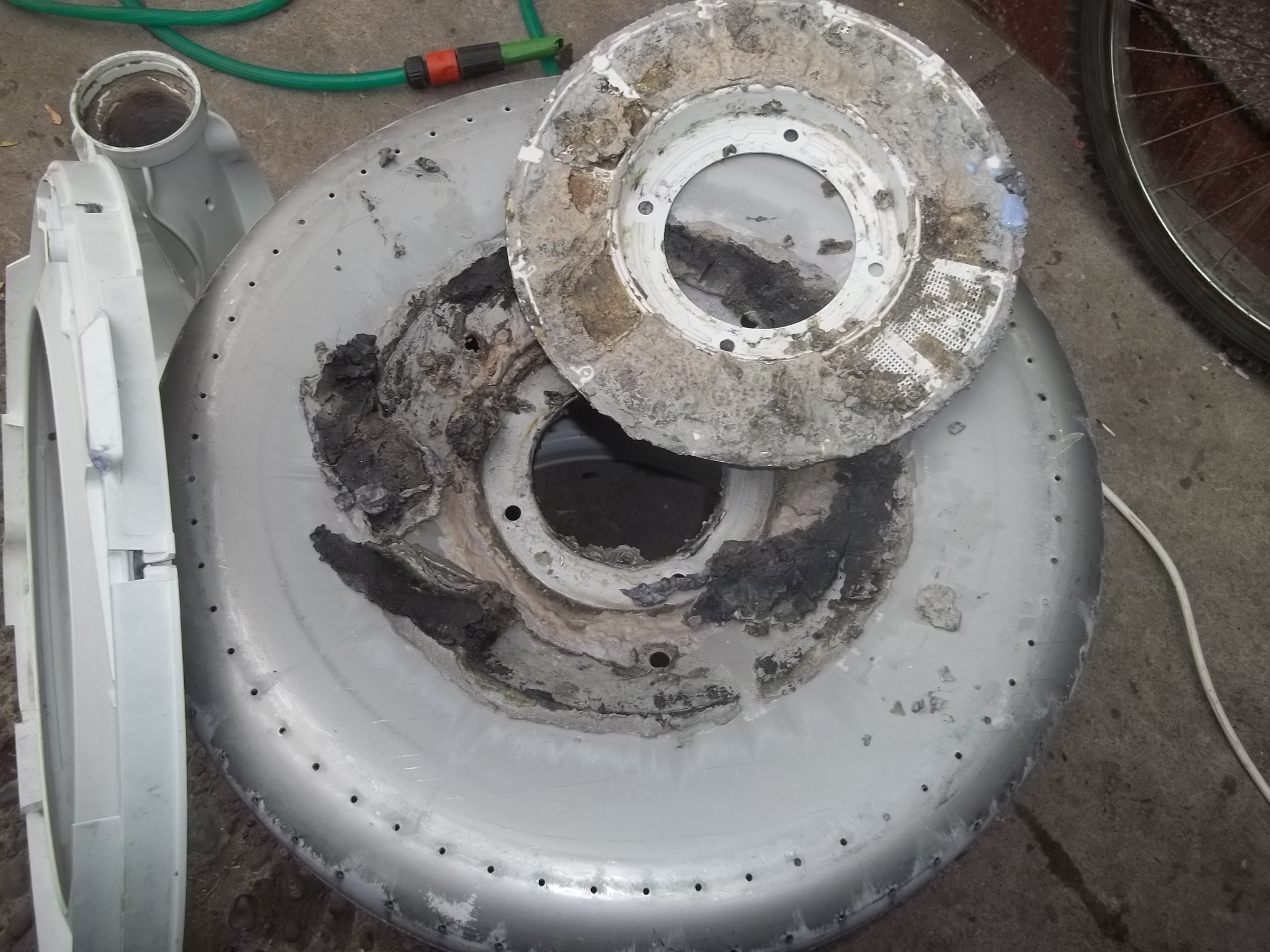

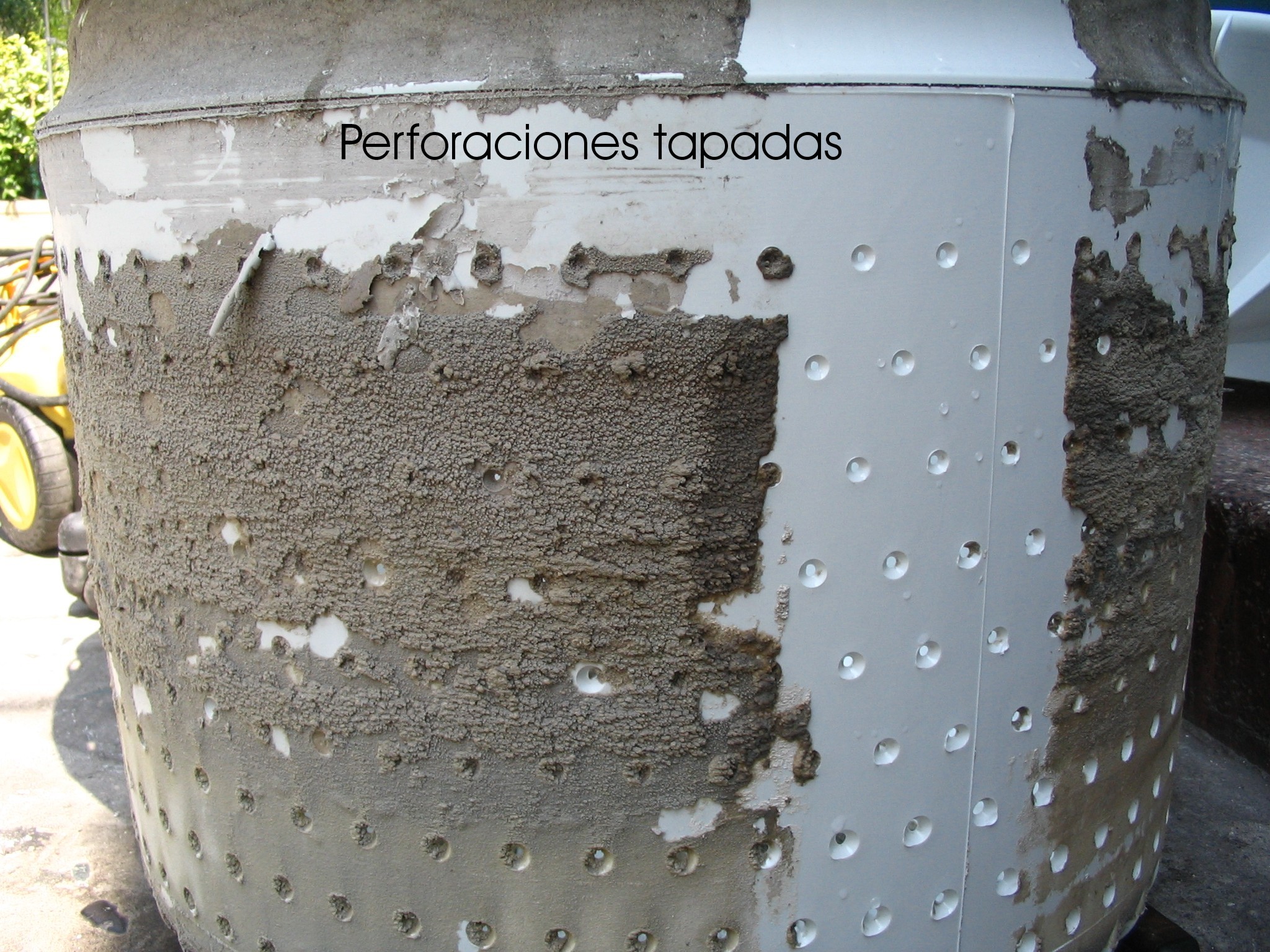

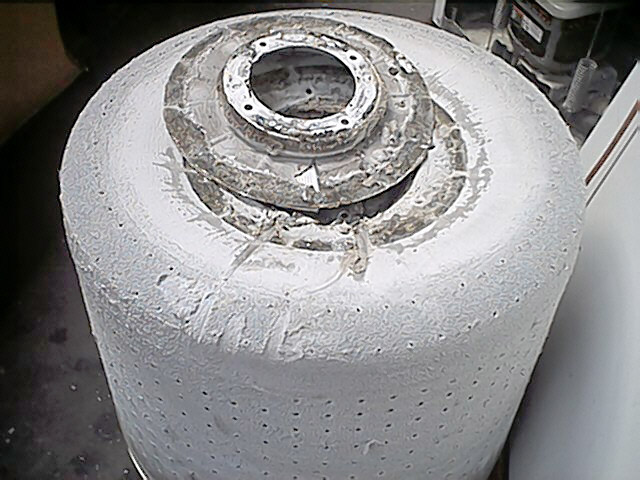

El uso de detergentes de
mala calidad sumado a la dureza del agua, provoca que partes interiores de la
máquina se tapen con sarro, por lo que se
recomienda hacer una mantención periódica.

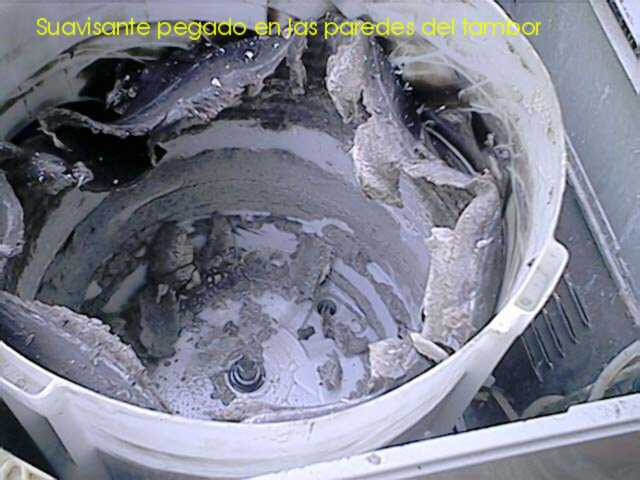

Hay que tener precaución en el uso del suavizante ya que al ser demasiado
concentrado no alcanza a disolverse por completo, quedando impregnado en las
paredes de ductos y mangueras interiores, por lo que se recomienda diluirlo
antes de aplicarlo.
.JPG)

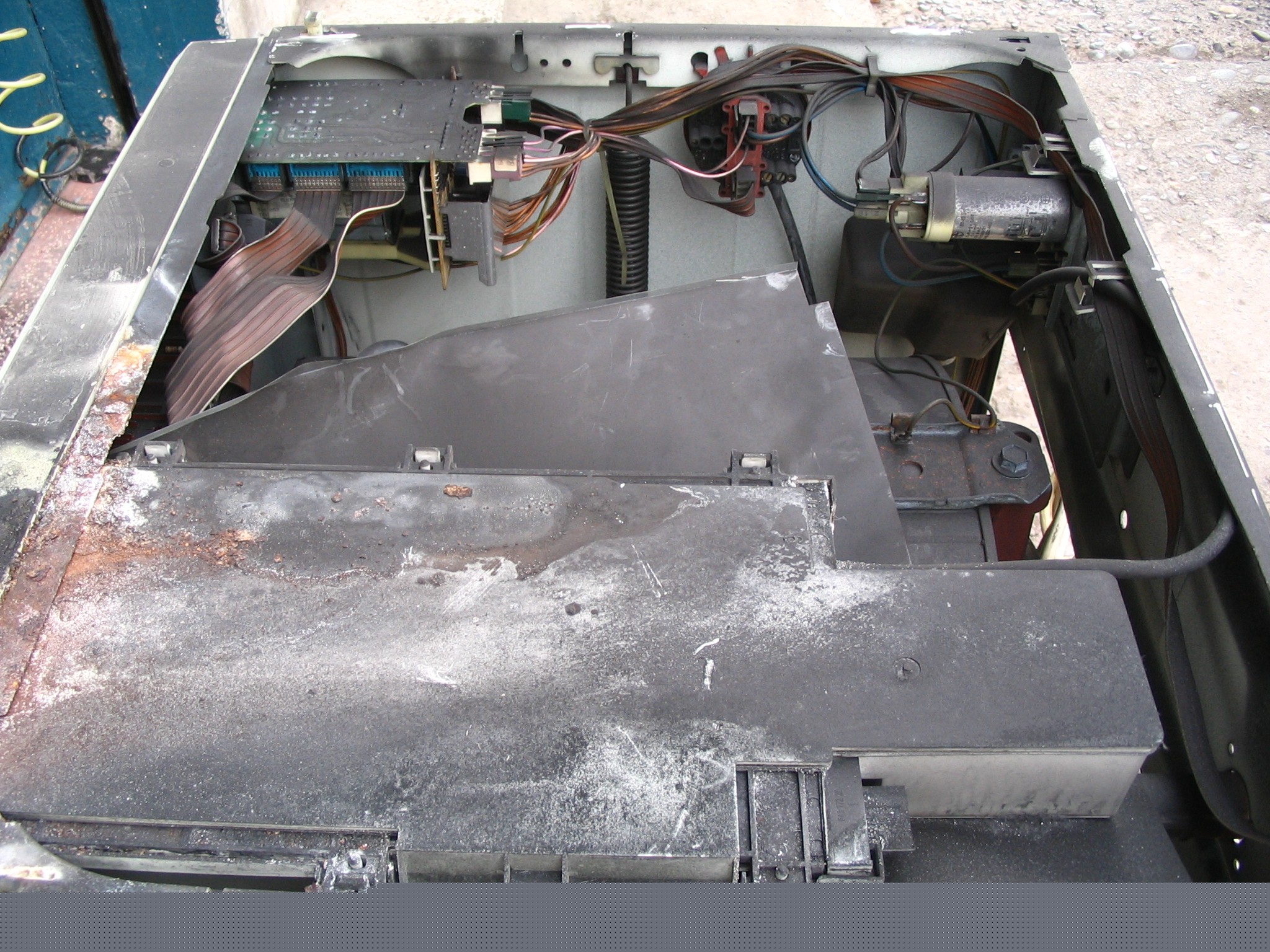

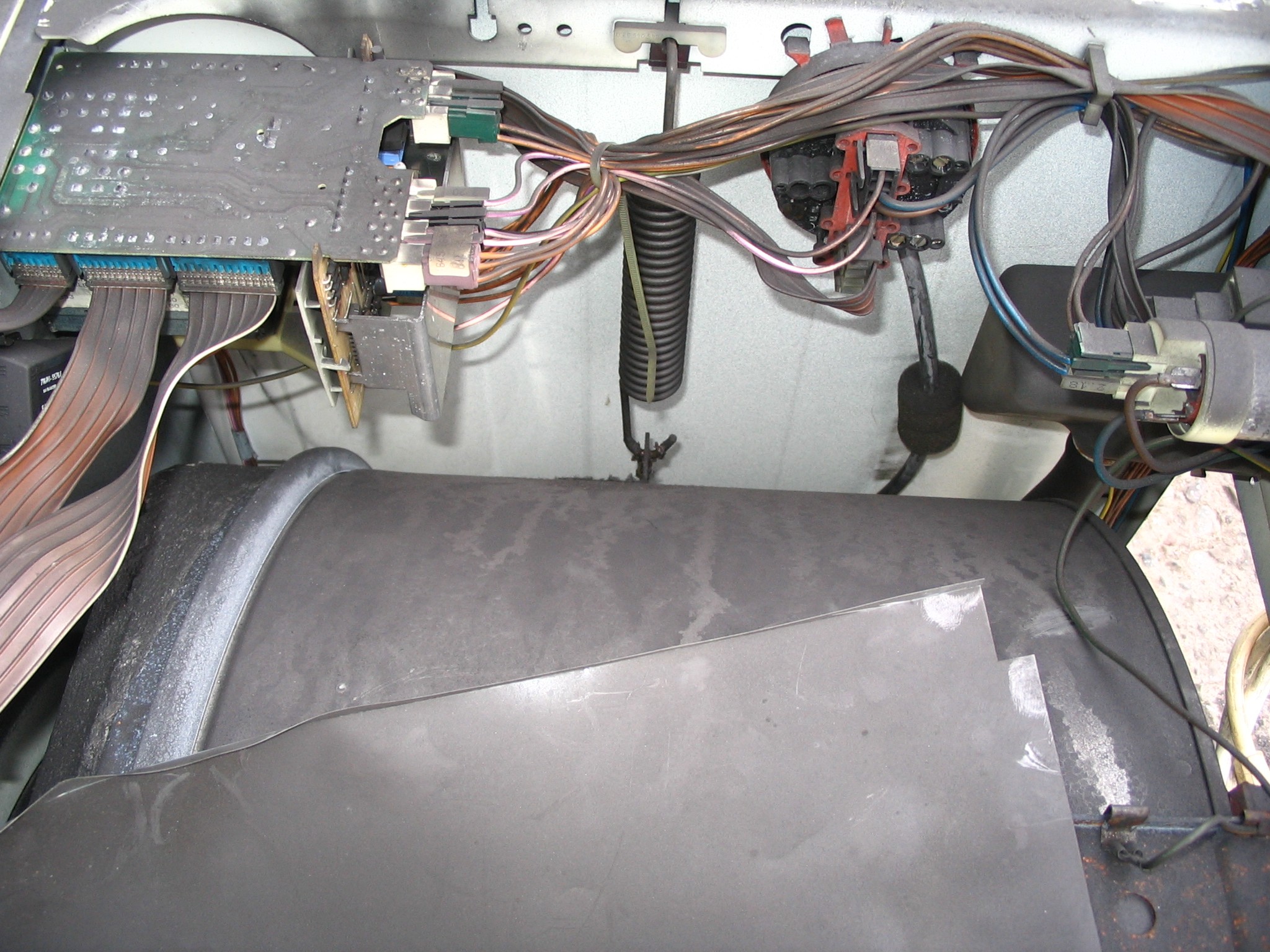

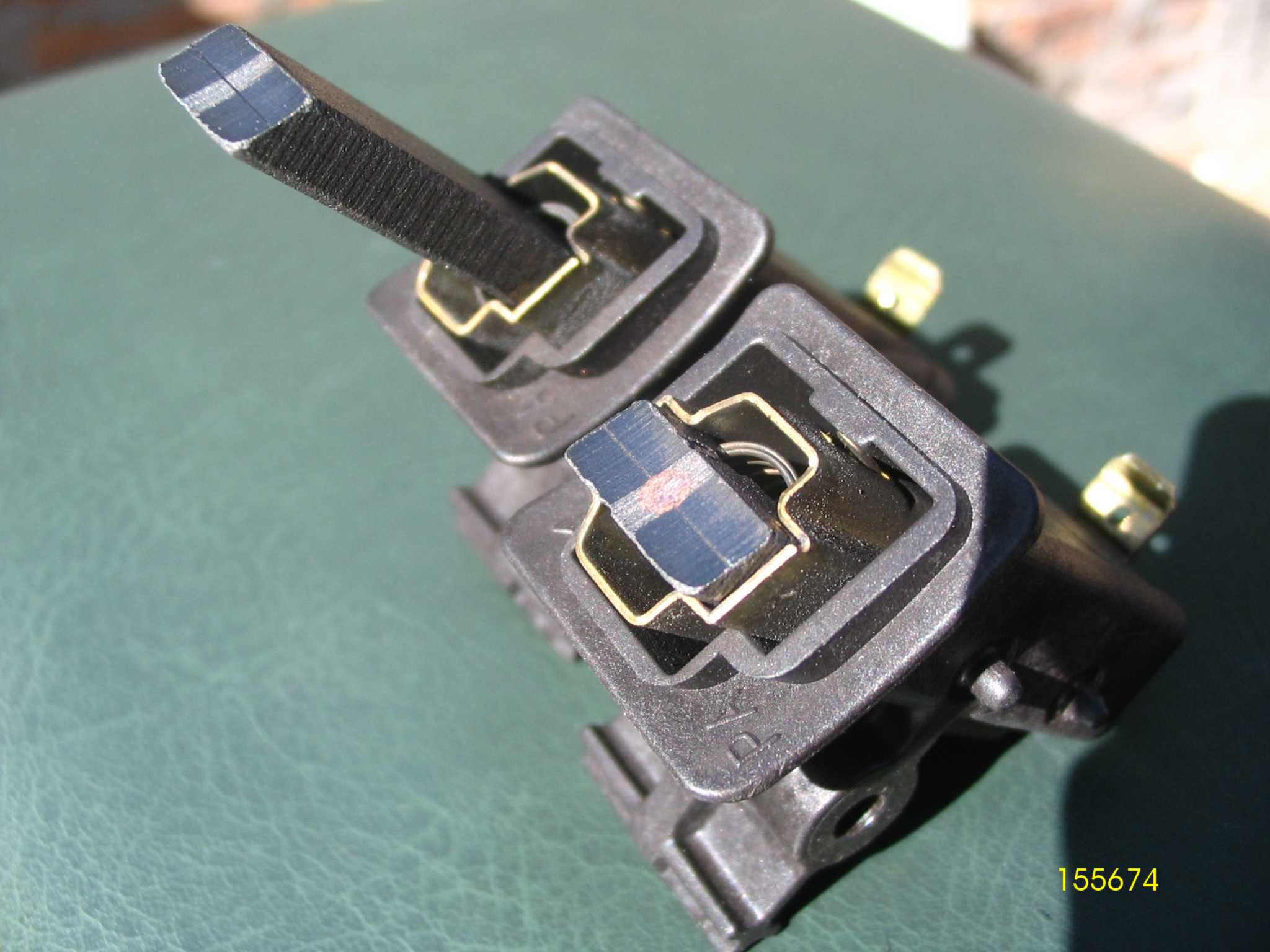

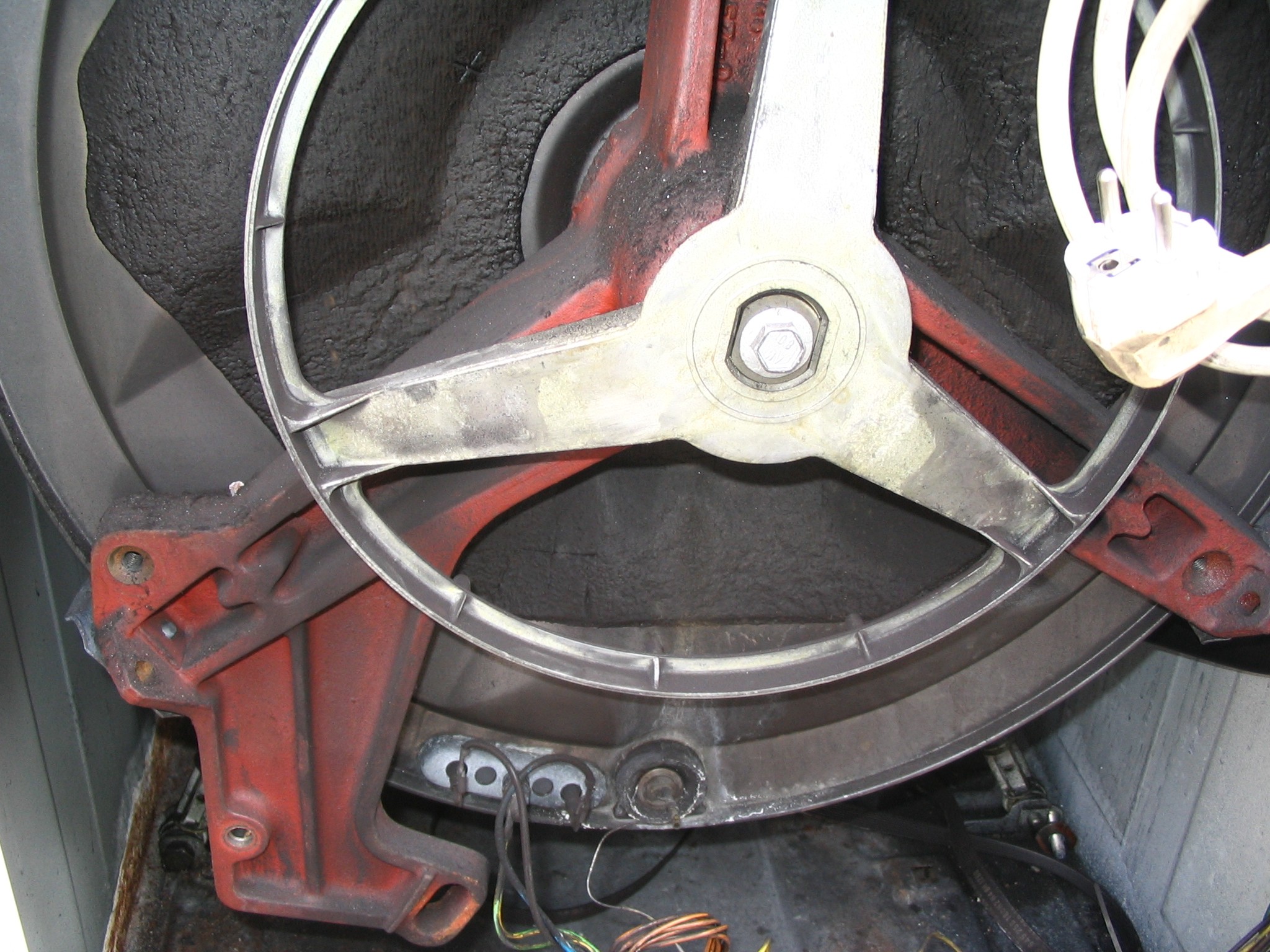

Los carbones del
motor tienen un desgaste normal, pero al poner carbones alternativos se
produce exceso de polvo dañando circuitos eléctricos, se recomienda poner
carbones originales.

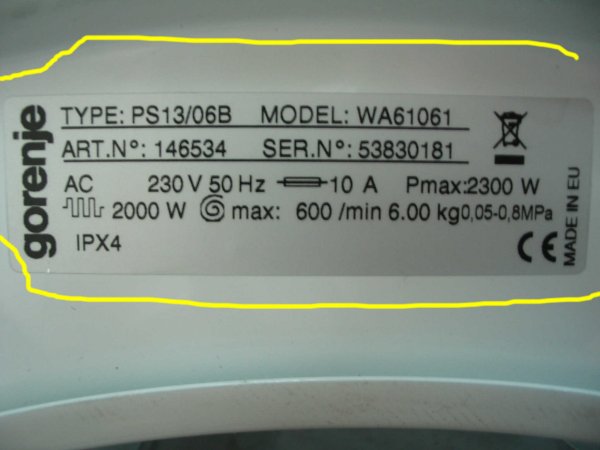

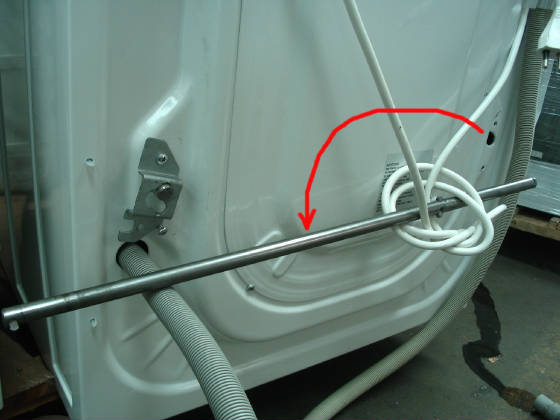

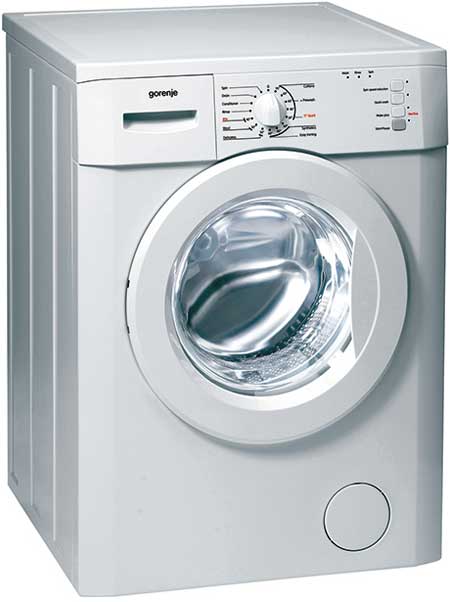

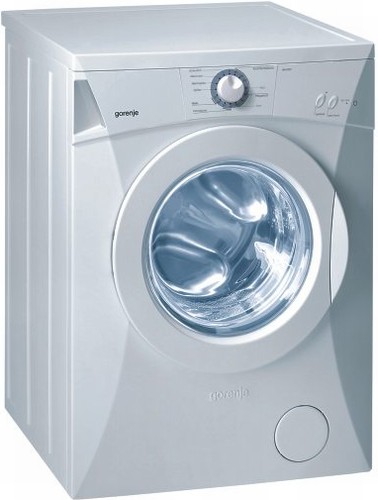

Funcionamiento Lavadora Gorenje mod. WA-61061 Lo primero que ud. debe hacer es
sacar las dos barras metálicas de
anclaje de 55centímetros
de largo que van insertadas
en la parte trasera de la máquina, luego (con la llave que viene
en la bolsa).
Usted debe regular
las patas de la máquina.
luego se conecta la manguera de entrada de agua
a una llave con hilo de 3/4.
no olvide poner el
filtro que viene en la bolsa.
Esta maquina posee en el interior del
tambor una válvula que evita que se pierda
el detergente que
entra a la máquina en la primera entrada de agua depositándose
en
el filtro de la bomba..
Además
de las paletas que al girar pasanado por abajo se llenan de lavaza
esparciendola
luego
sobre la ropa, por lo tanto
la

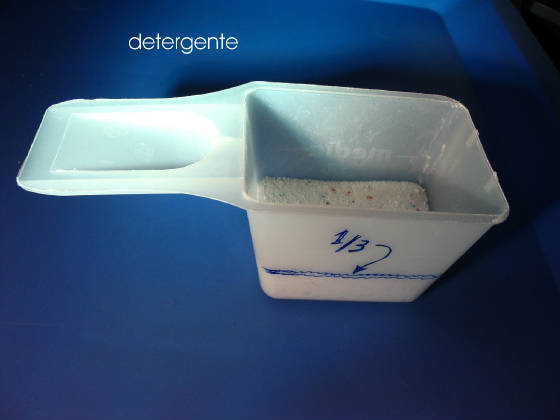

cantidad de detergente que Ud. Debe usar es mínima.
Funcionamiento:
Perilla central de
programas.
Esta perilla puede
girar en ambos sentidos.
Todos estos programas
hacia la derecha tienen lavado, enjuagues, y centrifugado.
La perilla al
terminar el programa, no se devuelve a la posición cero.
Al terminar el programa
la luz naranja parpadea.
La puerta, por
seguridad solo se puede abrir después de unos minutos.
El primer grupo
de 5 programas es para telas de
ALGODÓN estos van desde 95 hasta 40
grados. El único programa con pre-lavado (poner detergente en la gaveta
izquierda) es el segundo de 60 grados marcado con dos puntos, todos los
demás programas Ud. debe poner detergente solo en el centro y suavizante
diluido a la mitad con agua en la gaveta derecha.
El segundo programa de
40 grados marcado con dos flechas es el programa corto, el cual disminuye
el tiempo en 46 minutos.
Todos los programas de
algodón terminan con un centrifugado de 1300 r.p.m.
El segundo grupo de 3
programas es para telas
SINTÉTICO éstos van desde 60 hasta 40 grados.
El segundo programa de 40 grados marcado con dos flechas es el programa
corto, el cual disminuye el tiempo en 45 minutos.
Todos los programas
sintéticos terminan con un centrifugado de 1000 r.p.m.
El tercer grupo de 2
programas es para telas
DELICADO éstos van desde 60 hasta 40
grados, ambos programas terminan con un centrifugado de 700 r.p.m.
El último programa
completo es de
LANA con una carga máxima de 2 kilos
30 grados de temperatura y un centrifugado final de 600 r.p.m.
Al girar la perilla a
la izquierda están los programas parciales.
Solo centrifugado 6
minutos a 1300 r.p.m.
Solo botar el agua 2
minutos
Solo ablandamiento
(SOFT) con 9 litros
de agua y un centrifugado a 1000 r.p.m.
Solo aclarado para
prendas delicadas lavadas a mano con centrifugado a 700 rpm.
El botón con luz
naranja de la derecha es para iniciar los programas.
El botón con luz verde
es para eliminar el centrifugado en el ultimo enjuague, por ejemplo si
Ud. Deja lavando en la mañana y vuelve en la noche, debe encender el
botón verde para evitar que la ropa permanezca todo el día centrifugada,
por lo tanto la maquina hará el lavado, los enjuagues y se detendrá.
Cuando Ud. regrese
vuelve a apretar el botón, la luz verde se apaga y en ese momento bota el
agua y centrífuga.
|
|
|
|

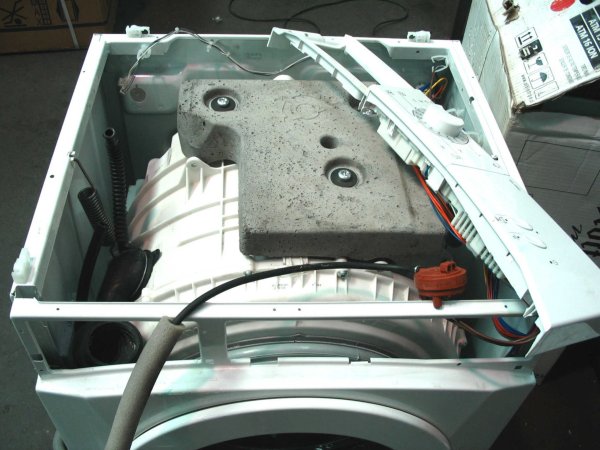

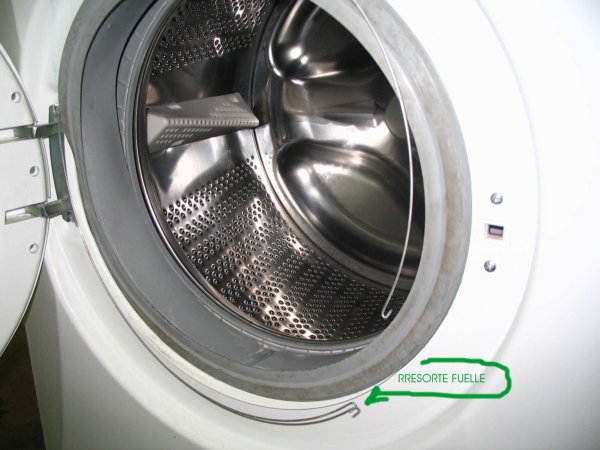

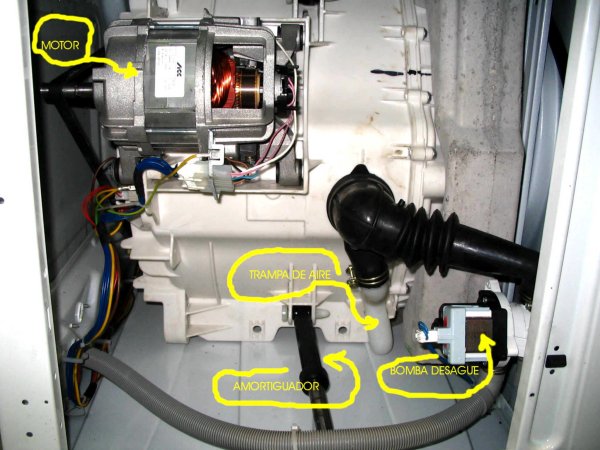

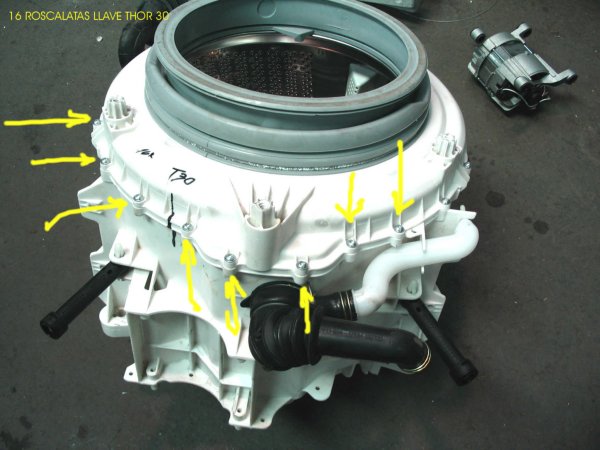

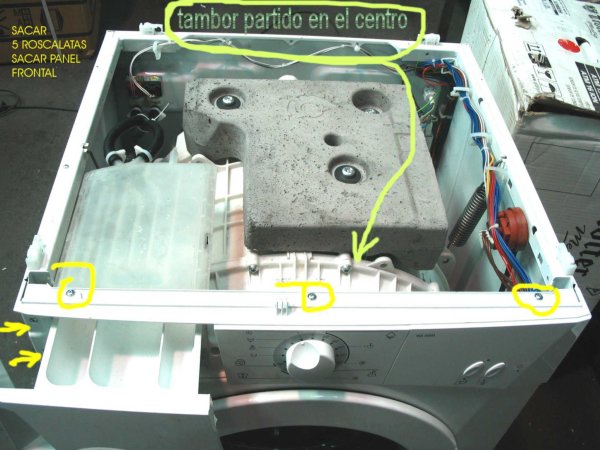

Desarme lavadora wa-61061 wa-50080
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)

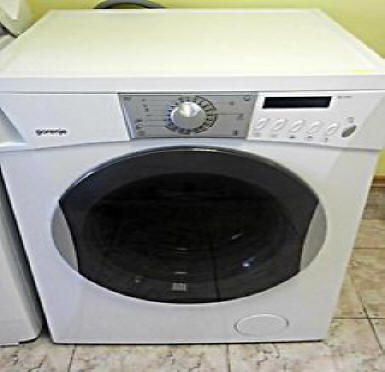

Códigos de error lavadora Gorenje 64163
Error
F1 Falla la temperatura
sensor abierto o en cortocircuito
El fallo se establece, si la conexión al
el sensor de temperatura está abierto o si hay un cortocircuito
El programa de lavado finalizará sin
calefacción. El fallo se mostrará al final.
del programa de lavado.
En LCD:
ERROR 1
Error F2 la cerradura de la puerta está abierta
Para continuar el lavado, el usuario tiene que cerrar la puerta y
presione el botón "Inicio". Si hay agua en el
máquina, desaguará por 2 minutos.
En LCD:
ERROR 2
Error F3 No alcanza nivel agua.
Si la falla ocurre la primera vez dentro de un lavado,
el paso actual comenzará de nuevo. Si
la falla ocurre la segunda vez (dos veces en
sucesión), el programa de lavado se detiene,
y se mostrará el error.Si la falla ocurre una tercera vez, el programa
de lavado se detiene, y no es posible iniciar el programa de lavado.
En LCD:
ERROR 3
Error F4 La unidad de control (inversor) no puede controlar el motor.
Cuando se detecta la fallas se detiene el programa de lavado
inmediatamente. Si la temperatura es superior a
60 ° C enfria con agua fría 30
segundos. Luego bombeando agua 2 minutos.
DETENGA el programa.
En LCD:
ERROR 4
Error F5 No hay comunicación entre
temporizador electrónico y el programa de lavado.
unidad de control (inversor) no tiene
comunicación con la placa principal.
En LCD:ERROR 5
Error F6 temperatura no alcanzada
- defecto del calentador
El programa de lavado
termina normalmente. La falla sera
visualizada al final del programa de lavado.
En LCD:
ERROR 6
Error F7
- bomba obstruida
- defecto de la bomba
En LCD:
ERROR 7
Error F8
La máquina no alcanza el máx.
velocidad de centrifugados
La falla se muestra después del final de la prueba.
programa.
En LCD:
ERROR 8
Error F9 Agua dentro de la máquina
(Parada de agua)
En LCD:
ERROR 9
